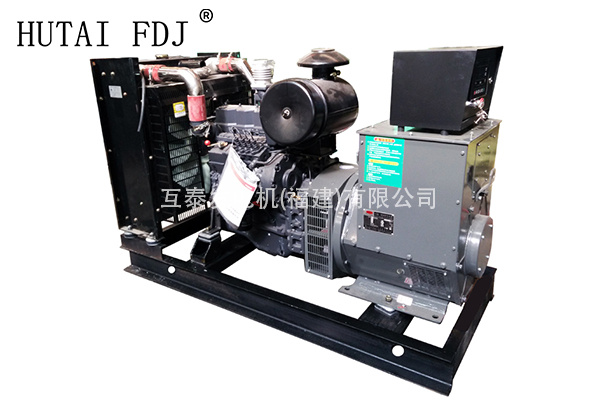

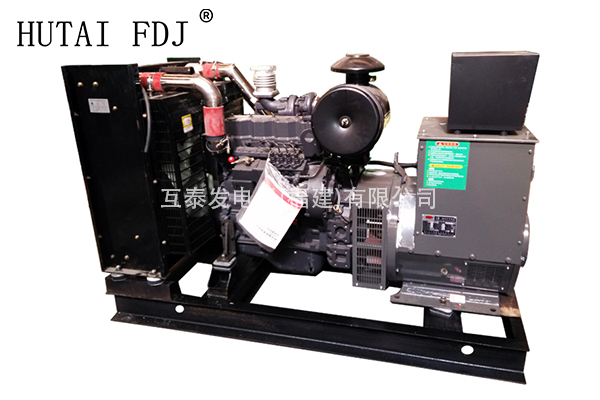

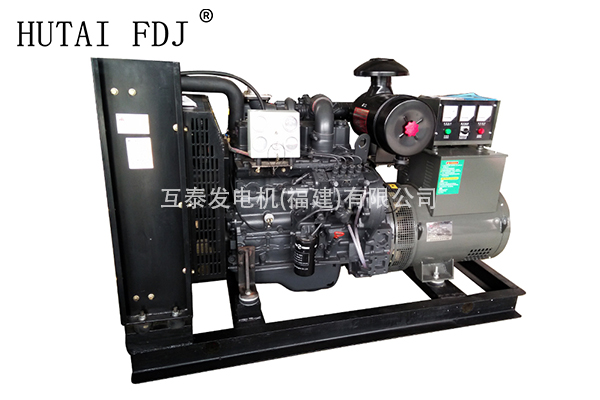

上柴股份柴油發電機組技術參數:
(50KW/62.5KVA)上柴股份柴油發電機組技術參數 | |
發電機組參數(Generator parameters): | |
發電機組製造商: Turbine manufacturer: | 豆奶视频下载官网發電機(福建)有限公司/Hutai Generator(Fujian)Co., Ltd. |
發電機組型號: Generator set model: | GF-50 |
機組額定功率: Rated power unit: | 50KW |
機組額定容量: Rated capacity: | 62.5KVA |
機組額定電流: Rated current | 90A |
機組額定電壓: Rated voltage: | 220V/380V 230V/400V (可生產不同的電壓) 220V/380V 230V/400V( Can produce different voltage) |
額定頻率: Rated frequency: | 50Hz |
額定轉速: Rated speed: | 1500rpm |
功率因素: Power factor: | 0.8 滯後 0.8 lagging |
調試方式: Debug mode: | 電子調速 Electronic Governor |
機組尺寸: The unit size: | 1800×1000×1400(mm) |
機組重量: Rated power unit:83 | 800KG |
發動機參數(Theengineparameters): | |
發動機品牌: Enginebrand: | 上柴股份/上海柴油機股份有限公司 Shanghai Diesel Engine Co. , Ltd. |
發動機型號: Enginemodel: | SC4H95D2 |
發動機功率: Thepoweroftheengine | 68KW |
氣缸型式: Cylindertype | 4缸L列、4衝程 4 cylinder, 4 stroke L |
缸徑*行程: Bore*stroke: | 105*124(mm) |
吸氣方式: Aspiration | 渦輪增壓 turbocharger |
調試方式: Debugmode | 電子調速 Electronic Governor |
額定轉速 Ratedspeed | 1500rpm |
燃油消耗率: Fuelconsumptionrate: | ≤204g/kW·h |
排量: Displacement: | 4.3L |
冷卻方式: Coolingmode | 強製水冷 Forced water cooling |
調試穩定性: Debuggingstability | ≤5% |
啟動方式: Startup mode: | DC24V |
發電機參數(Electric machine parameters): | |
發電機品牌: Generator brand: | 豆奶视频下载官网發電機/福建發電機 HuTai generator / FuJan |
發電機型號: Generator model: | TFW2-50-4 |
額定功率: Rated power | 50KW |
額定電壓: Rated voltage: | 400V/230V 220V/380V |
額定電流: Rated current: | 90A |
額定頻率: Rated frequency: | 50Hz |
額定轉速: Rated speed: | 1500rpm |
勵磁方式: Excitation mode: | 無刷自勵 Brushless self excitation |
電壓調整範圍: Voltage regulation range | ≥5% |
電壓波動範圍: Voltage fluctuation range: | ≤±5% |
絕緣等級: Insulation grade: | H |
防護等級: Protection level: | IP21 |
機組電氣性能: | |
穩定電壓調整率 | ≤2.5% |
瞬態電壓調整率 | ≤(-15~+20)% |
電壓穩定時間 | ≤1S |
電壓波動率 | ≤0.5% |
穩態頻率調整率 | ≤10% |
瞬態頻率調整率 | ≤(-7~+10)% |
頻率恢複時間 | ≤3S |
發電機組標準配置如下: | |
1、工業用水冷柴油發動機; | |
2、單軸承防滴式發電機,IP21防護,絕緣等級H; | |
3、40℃環境溫度散熱器,雙層散熱; | |
4、控製係統 | |
5、隨機資料:發電機、發動機、機組(使用說明書、技術手冊、三包手冊) | |
6、標準空氣過濾器;消聲器 | |
7、鋼製底座帶防震墊; | |
8、出線開關; | |
8、空氣開關櫃(手動);(可以提供ATS自動開關櫃) | |
10、電啟動; | |
11、蓄電池; | |
備注: 1、機組均采用整體式結構,所有部件均穩固的安裝在結實的底座槽鋼之上。 2、確保無漏油,漏水等不良現象。 3、直噴式發電機組在海拔小於1000米,無需修正功率;1000—3000米之間,每上升500米修正4%,3000—5000米之間,每上升500米,修正6%。 | |
另選配置: | |
電瓶浮充電器 | ATS自動負載轉換屏 |
防雨型機組(箱櫃) | 靜音型機組(箱櫃) |
自保護、自啟動機組控製屏 | 帶“三遙”功能機組控製屏 |
移動拖車型電站(箱櫃拖車) | 靜音型移動電站(箱櫃拖車) |
機油、柴油、水套、防冷凝加熱器 | 分體式日用燃油箱、一體式底座燃油箱 |
豆奶视频下载官网發電機(福建)有限公司簡介:
豆奶视频下载官网發電機(福建)有限公司-----位於擁有“天然深水港三都澳、中國大黃魚之鄉,中國電機電器城”福建省寧德市,是閩東發電機生產基地。致力於發電機和發電機組的開發和生產,同時積極開拓海外市場,企業生產的HUTAI係列發電機,產品主要包括陸用ST、STC係列單、三相三次諧波同步發電機,TZH2係列相複勵三相同步發電機,TFW2係列無刷三相同步發電機。企業生產的豆奶视频下载官网係列柴油發電機組,采用國內外技術先進品質優良的**品牌發動機和發電機,企業遵循“以質量求生存、重信譽求發展”的宗旨,著重於新產品推廣。為客戶提供解決發電機方案服務。
公司主要製造發電機、發電機組、柴油發電機,柴油發電機組功率為3KW-2600KW、全自動化(ATS)發電機組為10-1000KW、靜音型發電機組為10-1000KW、移動型發電機組為10-500KW、車載式發電機組為10-600KW以及各種係列發電機組、特殊係列柴油發電機組/電站。配套機組動力有:(濰柴)WEICHAI、康明斯(CUMMINS)、玉柴(YUCHAI)、沃爾沃(VOLVO)、大宇(DAEWOO)、帕金斯(PERKINS)、道依茨(DEUTZ)、斯太爾、上柴動力、無錫動力、卡特、山東濰柴動力、揚動等,及LANZHOU蘭州電機、STAMFORD斯坦福、LEROY SOMER利萊森瑪、MARATHON馬拉鬆、ENGE英格、豆奶视频下载官网等隆宏發電機。
豆奶视频下载官网發電機工廠生產的品牌有:”HUTAI FDJ”係列全自動化柴油發電機組,采用的配置、用電要求,實現意義上的應急供電。在國內外發電機組行業具有獨特的品牌優勢,多年來,我們堅持產品質量的標準和嚴格要求,按照價實求生存、質量求發展的企業原則,重合同、守信用、講誠信,結合先進的工藝技術和測試手段,求精求益求質量,贏得了許多的回頭客,深得各界的信賴和支持。豆奶视频下载官网發電機以誠信為本促發展,以信譽為基,求真務實辦實業、精益求精抓質量,並廣泛受到好評。
豆奶视频下载官网發電機技術及性能:
發電機技術性能
LHW係列發電機 為無刷交流 同步發電機,符合國家相關標準和國際標準。
機器特性:
1、鋼結構機座
2、 所有路用和船用發電機防護等級標準型為 IP21,IP22 , IP23 作為可選防護等級,能防止為垂直方向呈 60 度以內的水滴入機內而造成損壞,但是額定功率下降 5%
3、 單支點發電機采用多規格盤片式聯軸器,容易與各種發動機飛輪連接
4、 采用密封的滾珠軸承,無需添加潤滑脂
發電機電氣特性
1、絕緣等級 H
2、所有的發電機定子繞組是 2/3 節距繞製,有效地消除電壓的三次諧波
3、穩定電壓調整率為± 0.5%
4、勵磁定子裝有永磁體,發電機不會失磁,總能建壓
發電機類別
發電機的形式很多,但其工作原理都基於電磁感應定律和電磁力定律。因此,其構造的一般原則是:用適當的導磁和導電材料構成互相進行電磁感應的磁路和電路,以產生電磁功率,達到能量轉換的目的。
發電機的分類可歸納如下:直流發電機、交流發電機、同步發電機、異步發電機(很少采用)
交流發電機還可分為單相發電機與三相發電機。
結構與工作原理
發電機通常由定子、轉子、端蓋.電刷.機座及軸承等部件構成。
定子由機座.定子鐵芯、線包繞組、以及固定這些部分的其他結構件組成。
轉子由轉子鐵芯、轉子磁極(有磁扼.磁極繞組)、滑環、(又稱銅環.集電環)、風扇及轉軸等部件組成。
通過軸承、機座及端蓋將發電機的定子,轉子連接組裝起來,使轉子能在定子中旋轉,通過滑環通入一定勵磁電流,使轉子成為一個旋轉磁場,定子線圈做切割磁力線 的運動,從而產生感應電勢,通過接線端子引出,接在回路中,便產生了電流。由於電刷與轉子相連處有斷路處,使轉子按一定方向轉動,產生交變電流所以家庭電 路等電路中是交變電流,簡稱交流電。我國電網輸出電流的頻率是50赫茲也可生產60赫茲。
控製器性能與作用:
標準配置:6110K數顯控製器(也可選6120K全自動啟動控製器)
可選配置:6110K遠程控製模塊
發電機組控製器 集成了數字化、智能化、網絡化技術,用於單台柴油發電機組自動化及監控係統,實現發電機組的自動開機/停機、數據測量、報警保護及“三遙”功能。控製器采用大屏幕液晶(LCD)顯示,中英文可選界麵操作,操作簡單,運行可靠。
性能及特點
1、以微處理器為核心,大屏幕LCD帶背光、可選中英文顯示,輕觸按鈕操作;
2、精確測量和顯示功能:對柴油發電機組及市電的電參量及水溫、油壓、油位等實時監測;
3、控製保護功能:實現柴油發電機組自動開機/停機、負荷切換及報警保護功能;
4、參數設置功能:允許用戶對其參數進行更改設定,同時記憶在內部FLASH存儲器內,在係統掉電時不會丟失;
5、多種溫度、壓力、油位傳感器可直接使用,並可自定義參數;
6、具有實時日曆、時鍾及運行時間累積功能;
7、發電機組累積輸出電能顯示;
8、多種起動成功條件可供選擇;
9、內置速度/頻率檢測環節,可精確地判斷起動成功、額定運行、超速狀態;
10、供電電源範圍寬(8-35)VDC,能適應不同的起動電池電壓環境;
11、所有參數均采用數字化調整,摒棄了常規電位器的模擬調整方法,提高了整機的可靠性和穩定性;
12、模塊化結構設計,可插拔式接線端子,嵌入式安裝方式,結構緊湊,安裝方便。
13、LH6310RM遠程模塊和本地模塊通訊連接。控製及操作一致。(遠程模塊安裝客戶自己配製安裝)
全自動轉換係統功能與操作:
標準配置:智能控製器6120U自動啟動
全自動操作方式:將模塊設置在“自動”位置,發電機組進入準啟動狀態,在自動狀態下,通過外開關信號,對市電狀態自動長期檢測、判別。一旦市電有故障、失電時,即刻進入自動啟動柴油發電機組、正常30秒自動ATS開關切換使用(切換時間可以客戶要求設置15-30秒)。當市電恢複正常來電時,柴油發電機控製器檢測到信號、將會自動切換到市電分閘、柴油機降速延時3分鍾,自動停機,並自動進入下一個自動啟動的準備狀態。
全自動控製器性能:發電機組自動啟動、自動投網、自動退網、自動停機、故障自動跳閘、停機、報警。
多台發電機並機使用:
發電機組使用485端口雲服務遠程監控:
發電機組遠程監控控製器適用於遠程監控單台或多台9510發電機組控製器,可實現發電機組的自動開機/停機、數據測量、報警顯示及“三遙”功能。控製器采用大屏幕液晶(LCD)人機界麵顯示,多級別操作權限,觸摸屏操作簡單,運行可靠。
控製器基於高端微處理器設計,通過RS232(配RS232轉RS485模塊)和RS485接口與9510發電機組控製器進行通信,發電機組的參數可通過通訊接口直接讀出並在控製器上顯示。
性能和特點
1. 遠程監控單台或最大6台9510發電機組控製器;
2. 以高端ARM微處理器為核心,大屏幕LCD帶背光、人機界麵顯示,觸摸屏操作;
3. 實時顯示9510控製器檢測的發電機組的各個參量及報警信息;
4. 人機界麵監控9510發電機組控製器詳細參數並且可控製9510的按鍵操作;
5. 具有操作權限設置,防止非專業人士誤操作致使發電機組異常操作,引起不必要的事故;
6. 高精度時間顯示,技術員或工程師級別可以設置當前係統時間;
7. 模塊化結構設計,阻燃ABS塑料外殼,可插拔式接線端子,嵌入式安裝方式,結構緊湊,安裝方便。
發電機組保養:
1、每天開機前檢查。
2、發動機曲軸箱機油耗量。
3、冷卻液麵:散熱器和中冷器芯電有無阻塞現象。
4、空氣濾清器是否被阻塞。
5、每50小時檢查。
6、蓄電池及液麵:排除漏水,漏燃油,漏機油現象。
7、每250-300小時:更換發動機機油,更換機油濾清器和旁道機油濾清器,更換燃油濾清器,需要時排放燃油箱油汙,張緊三角膠帶。
8、檢查散熱器和風冷式中冷器的芯電是否堵塞,是否需要清潔,檢查空氣管道及其軟管接頭應沒有壞件並生新擰緊卡箍 ,檢查增器的機油進回油處應無滲漏。
9、每1200小時,請專業人員檢查和調整氣門間隙,檢查調整前在發動機停車及冷態下進行,每2400小時,請專業人員折卸和檢查調整噴油器,由專業人員檢查增壓器的工作狀態,並對發動機及發電機件進行常規檢查,每6個月,更換冷卻液過濾器,每年,清洗冷卻器,更換冷卻液。
技術支持:
△提供新機檢查調試服務(省內免費)
△提供一般性操作及日常使用保養現場培訓服務(省內免費)
△提供機房設計及機組安裝施工服務,(根據客戶對機組安裝標準的要求進行)
△提供噪聲及排放治理工程服務。(達到環保部門的要求,需另簽工程合同)
機組經過負載試驗,動態試驗和各種保護報警性能測試,符合GB2820-90標準規定的要求,機組使用質保期為:壹年或1000小時(以先達為準),詳見生產商隨機保修卡。
售後服務:
1、三包服務範圍:凡屬一切機器製造缺陷所造成機械運行故障的均(jun1)屬三包服務範圍。
2、三包服務期限:產品出廠12個月或實際累計使用1000小時,以先到期為準。三包期後,我司將對用戶進行終身跟蹤有償服務。
3、人為操作不當損壞不在免費三包期內。
柴油發電機組訂貨中途簽訂合同:
鄭重聲明:
外型尺寸與機組重量以實物為準(圖片為同品牌產品代替).
a表格內數據僅供參考;
b因原製造廠家或本公司需更改以上資料,恕不另行通知。
c.以上規格機組均為50HZ、1500r/min、230V/400V 220V/380V、功率因數0.8、三相四線製;如需有其它要求,請與公司協商另外提供參數;
